Обзор тормозных (контрбалансных) клапанов от Sun Hydraulics.

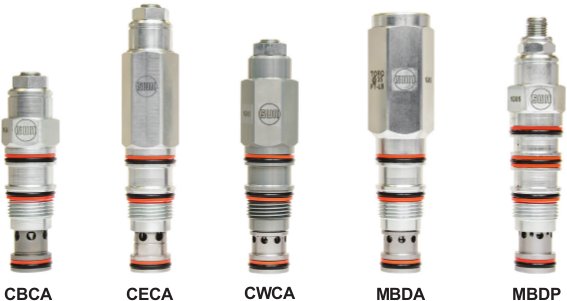

05.04.2017 Компания Sun Hydraulics производит более 150 стандартных моделей контрбалансных (тормозных, уравновешивающих) клапанов, которые можно разделить на несколько основных групп:

1. Стандартные уравновешивающие клапаны (серия CB**) Уравновешивающие (тормозные) клапаны Sun серии CB** представляют собой стандартные клапаны удержания нагрузки. Конструкция этих клапанов отлично зарекомендовала себя в большинстве применений общего назначения. Клапаны каждого типоразмера производятся с различным пилотным соотношением и пропускной способностью, что обеспечивает удовлетворение широкого ряда потребностей в гидросистемах мобильной техники и промышленного оборудования.

2. Уравновешивающие клапаны LoadAdaptive™ (серия CE**) LoadAdaptive™ — это новая запатентованная серия уравновешивающих клапанов, являющаяся развитием уже зарекомендовавшей себя серии CB**. Клапаны LoadAdaptive с переменным пилотным соотношением обеспечивают стабильность и эффективность работы благодаря адаптации к рабочим режимам. Это означает, что вам не придется искать компромисс между стабильностью (при низком пилотном соотношении) и эффективностью (при высоком пилотном соотношении). На сегодняшний день данные клапаны по типоразмеру относятся к исполнению 1 (с пропускной способностью 60 л/мин), однако в ближайшем будущем планируется расширение линейки и выпуск других типоразмеров. Клапаны LoadAdaptive, как и стандартные уравновешивающие клапаны, не имеют линии блокировки открытия (связь с атмосферой).

3. Уравновешивающие клапаны с блокировкой открытия (серии CW** и CA**) Уравновешивающие клапаны Sun с блокировкой открытия являются невосприимчивыми к противодавлению в линии 2. Противодавление может оказать негативное влияние на работу стандартных уравновешивающих клапанов без блокировки открытия, которое обусловлено повышением давления настройки, противодействующего пилотному давлению. Это может привести к потере стабильности работы клапана при больших значениях противодавления или его пульсациях. Четырехлинейные уравновешивающие клапаны Sun (серия CW**) имеют дополнительную линию слива (линия 4), которая может быть соединена со сливной линией, идущей в маслобак. При возникновении в системах проблем, вызванных непредусмотренным противодавлением, трехлинейные клапаны со связью с атмосферой (серия CA**) могут быть установлены вместо клапанов серии CB** в те же посадочные гнезда.

4. Клапаны управления нагрузкой (серии MB** и MW**) Клапаны управления нагрузкой Sun серии M имеют улучшенные характеристики дросселирования потока. Функционально они являются уравновешивающими клапанами, устанавливаемыми аналогично тарельчатым клапанам, при этом дросселирование осуществляется по принципу золотниковых клапанов. Таким образом, в серии M сочетаются лучшие характеристики клапанов двух указанных типов. Встроенный демпфер обеспечивает плавное открытие клапана, допуская его быстрое закрытие. Описанные характеристики позволяют добиться точного управления нагрузкой, а также обеспечить демпфирование гидропривода. Данные клапаны выпускаются в четырехлинейном исполнении с блокировкой открытия (серия MW**). Клапаны серии LoadMatch™ (серии MB*P, MW*P, MA*P) Клапаны серии LoadMatch™ сочетают пропускную способность клапанов серии M с энергоэффективностью, обеспечиваемую функцией самонастройки. Давление настройки клапана регулируется динамически в зависимости от давления нагрузки, при этом заданное давление тепловой разгрузки остается постоянным. Давление настройки клапана, регулируемое в динамическом режиме, ниже давления тепловой разгрузки, однако оно никогда не превышает величину, требуемую для обеспечения безопасного и надежного управления нагрузкой. Благодаря этому для управления данными клапанами достаточно более низкого пилотного давления, поскольку пилотное давление, требуемое для открытия клапана, не зависит от давления, создаваемого нагрузкой.
