Делители-сумматоры потоков Sun Hydraulics.

  • Главная
  •  >
  • Новости
16.02.2015


Одним из преимуществ ввертных клапанов Sun Hydraulics является то, что с их помощью можно обеспечить гибкость гидросистемы. Для каждого клапана можно подобрать корпус, отвечающий требованиям клиента. Sun Hydraulics производит широкую гамму стандартных корпусов. Возможны исполнения корпусов с различными резьбами для соединения с трубками (шлангами), а также монтаж с помощью фланцев (стандарт SAE 61 и SAE 62) и по стандарту CETOP (плиточного монтажа).

Чтобы подобрать необходимый делитель или делитель сумматор, можно пойти двумя путями.


Путь 1.

Выбрать гидроклапан с требуемыми характеристиками из таблицы ниже, пройти по его ссылке, а далее рассмотреть варианты стандартных корпусов для клапана. Если не удалось найти корпус, который необходим, можно перейти на официальный сайт компании Sun Hydraulics и продолжить поиски там, либо связаться с нами и сообщить свои пожелания. Мы поможем подобрать нужное решение.

Гидравлическая схемаОписаниеКодПропускная способностьПосадочное гнездо

Flow divider valveДелитель потокаFSCD6 - 30
л/мин
T-31A
FSDD12 - 60
л/мин
T-32A
FSED23 - 120
л/мин
T-33A
FSFD45 - 240
л/мин
T-34A

High accuracy flow divider valveДелитель потока (высокоточный)FSBD2,5 - 12
л/мин
T-31A
FSDC6 - 30
л/мин
T-32A
FSEC12 - 60
л/мин
T-33A
FSFC23 - 120
л/мин
T-34A

Гидравлическая схемаОписаниеКодПропускная способностьПосадочное гнездо

Closed center, flow divider-combiner valveДелитель-сумматор потоковFSCA6 - 30
л/мин
T-31A
FSDA12 - 60
л/мин
T-32A
FSEA23 - 120
л/мин
T-33A
FSFA45 - 240
л/мин
T-34A

High accuracy, closed center, flow divider-combiner valveДелитель-сумматор потоков
(высокоточный)
FSAA1 - 6
л/мин
T-31A
FSBA2,5 - 12
л/мин
T-31A
FSDG6 - 30
л/мин
T-32A
FSEG12 - 60
л/мин
T-33A
FSFG23 - 120
л/мин
T-34A

High capacity, closed center, flow divider-combiner valveДелитель-сумматор потоков
(повышенной производительности)
FSCH8 - 34
л/мин
T-31A
FSDH15 - 65
л/мин.
T-32A
FSEH32 - 130
л/мин
T-33A
FSFH60 - 270
л/мин
T-34A

Synchronizing, flow divider-combiner valveДелитель-сумматор потоков
с уравнительным демпфером
FSCS6 - 30
л/мин
T-31A
FSDS12 - 60
л/мин
T-32A
FSES23 - 120
л/мин
T-33A
FSFS45 - 240
л/мин
T-34A

High accuracy synchronizing, flow divider-combiner valveДелитель-сумматор потоков
с уравнительным демпфером
(высокоточный)
FSAS1 - 6
л/мин.
T-31A
FSBS2,5 - 12
л/мин
T-31A
FSDR6 - 30
л/мин
T-32A
FSER12 - 60
л/мин
T-33A
FSFR23 - 120
л/мин
T-34A

Путь 2.

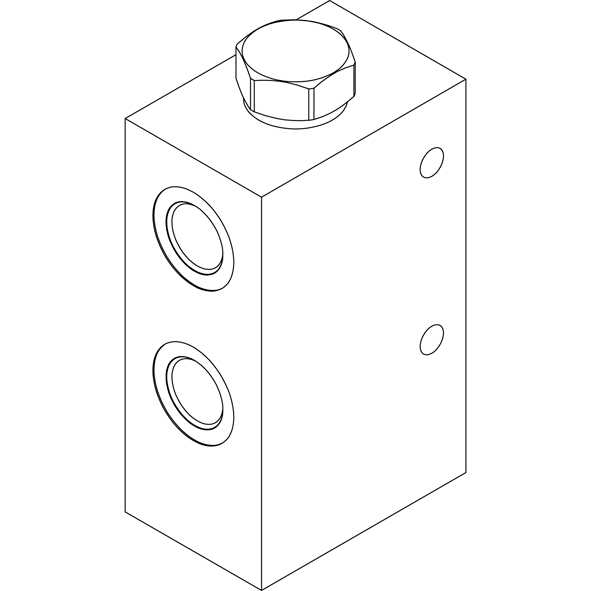

Выбрать делитель (делитель-сумматор) из готовых решений, т.е. клапан уже установлен в корпус, например:



   ДЕЛИТЕЛЬ ПОТОКА ГИДРАВЛИЧЕСКИЙ СЕРИИ FSCDXAN-W2H (6-30 л/мин)

Делитель потока FSCDXAN-W2H разделяет поток на входе в две равные части (50/50), независимо от значения давления и расхода.
Входной поток 6-30 л/мин.
Присоединение "3" вход, "1" и "2" гидродвигатель (все порты 3/8").

Корпус изготавливается в двух вариантах:
- из алюминия (макс. рабочее давление 210 бар)
- из стали /S (макс. рабочее давление 350 бар)

Погрешность за счет утечек в пределах ±3,5% - ±6,5%, рассинхронизация компенсируется в любом из крайних положений гидроцилиндра.
